Keyhole та Corona - умовні назви американської програми супутникової розвідки
Перша успішна супутникова фотографія поверхні Землі з супутників Keyhole була отримана 18 серпня 1960 року
Перша успішна супутникова фотографія Києва з супутників Keyhole була отримана 16 червня 1961 року. У нас вона є. Була одна спроба на пів року раніше, але через хмарність – невдала.
Роздільна здатність розсекречених фото програми Keyhole лежить в діапазоні від 140м (картографічні зйомки KH-5 Argon) до 0.6м (Gambit, Hexagon)
Розсекречені фото Keyhole покривають період 1960-1984
Станом на січень 2022 року доступно близько 1.25 мільони знімків зі 147 вдалих місій
Починаючи з кінця 70-х на сцену виходять цивільні та комерційні супутники ДЗЗ: LANDSAT, SPOT, Ikonos, OrbView, Sentinel – але це вже зовсім інша історія
Q&A
Більшість з цих слів – криптоніми для позначення певної діяльності у секретному діловодстві. Вони розповсюджуються на програми, проекти, операції, вироби, які захищались відповідним режимом секретності.
Keyhole - умовна назва програми супутникової розвідки взагалі. Суворо кажучи – це "гриф", компартмент SCI (Sensitive Compartmented Information – американської системи секретності) для позначення тем, пов'язаних з космічною фото та радіоелектронною розвідкою. Тобто первинний сенс цього слова – "щоб ніхто не здогадався".
Corona - назва програми перших чотирьох поколінь фоторозвідувальних супутників (KH-1, KH-2, KH-3, KH-4, KH-4A, KH-4B)
Discoverer - назва програми і космічних апаратів Corona, до того як їх здогадались засекретити у 1961 році. Деякий час на початку програми назви Corona і Discoverer існували одночасно.
Argon, Lanyard, Gambit, Hexagon, Kennen – умовні назви наступних після Corona поколінь фоторозвідувальних супутників – див. таблиці нижче
Чи правильно відносити Kennen до теми Keyhole – невідомо. Kennen-и досі секретні. І досі літають
SAMOS - назва "конкуруючої" супутникової розвідувальної програми USAF, яка існувала деякий час (1962 рік, 11 пусків) паралельно з програмою Corona
Quill - назва експериментальної програми радарної зйомки (1960)
Знімки робились за допомогою спеціально розроблених фотокамер на чорнобілу фотоплівку. Після експонування фотоплівка у спеціальній капсулі відділялась від супутника і поверталась з орбіти. Під час спуску на парашюті капсулу перехоплювали у повітрі за допомогою літака, обладнаного спеціальними штангами-кронштейнами. Проявляли плівку в лабораторії на землі.
В інтернеті є багато матеріалу з фотографіями на цю тему. Включаючи описи глибоководного підйому капсули 1201-3
Деякі з типів супутників мали декілька капсул для повернення плівки – від двох до п'яти. Тому в каталозі зустрічаються позначення типу 1201-1 – це означає перша капсула місії 1201.
Всі супутники мали можливість вмикати зйомку у задані моменти часу під час прольоту над заданої територією. Тому покриття не суцільне.
Супутники KH-11 Kennen мають електронний сенсор та передають зображення по радіоканалу. Але вони все одно ще недоступні
Фотознімки були розсекречені відповідно до Executive Order 12951
від 22 лютого 1995 року.
Розсекречення відбувалось у три хвилі:
1996 рік, датасет "Declass-1": KH-1 .. KH-6 (місії 9xxx, 1xxx, 9xxxA, 80xx)
2002 рік, датасет "Declass-2": KH-7 (місії 40xx), основна маса знімків низькороздільної камери KH-9 (місії 12xx, капсула 5)
2013 рік, датасет "Declass-3": знімки високороздільних камер KH-9 (12xx, капсули 1..4), окремі знімки низькороздільної камери KH-9 (12xx, капсула 5)
Зараз розсекречені [майже] всі знімки "плівкових" супутників (KH-1 .. KH-9) окрім KH-8 Gambit-3.
Знімки "цифрових" супутників KH-11 Kennen – серія що працює зараз – також ще не розсекречені.
Попри те, що фото розсекречені, деякі з них можуть бути "цензуровані". Але це трапляється вкрай рідко і України не стосується.
Перша вдала місія – 9009 – відбулась 18 серпня 1960 року.
Остання з вже розсекречених (станом на 2024) місія – 1219 – стартовала 25 червня 1984 і повертала знімки як мінімум до жовтня 1984 року.
Тобто розсекречені знімки 1960..1984 років.
Станом на квітень 2024 USGS завершило опрацювання знімків з розсекречених місій (період 1981-1984).
Успішний пуск не означає успішну операцію. В космічних каталогах пуск позначено успішним, якщо космічний апарат вийшов на орбіту. Здається, навіть не обов'язково щоб з заданими параметрами.
Але лишається ще багато можливостей схибити: апарат може вийти з ладу на орбіті, може не спрацювати камера, може виявитись пошкодженою плівка, може не відокремитись капсула або зійти з орбіти в нерозрахунковому районі, нарешті літак може не впіймати капсулу в повітрі при поверненні.
Всі ці випадки траплялись в історії програми: космічний апарат залітав біс зна куди, капсула влучала в Венесуелу або в океан (ще невідомо що гірше), та траплявся звичайний фотографічний брак. Тому зображення з деяких навіть успішно виведених на орбіту апаратів просто не існують в природі.
Окрема справа із супутниками серії Gambit-3. Вони не розсекречені. Підозрюємо, це через їхню субметрову здатність: Gambit-3 – це роздільна здатність до 10см. Наскільки ми розуміємо, космічні знімки подібної роздільної здатності незалежно від їхнього походження і змісту взагалі заборонено публікувати за законодавством США. Можливо колись це зміниться і ми їх також побачимо.
Треба скористатись інструментом пошуку earthexplorer.usgs.gov (пошук – зовсім вільний, скачування потребує реєстрації).
Вже відскановані знімки доступні безкоштовно. Знімки, які ще не відскановані, можна замовити за гроші ($30/знімок + $5 обробка замовлення).

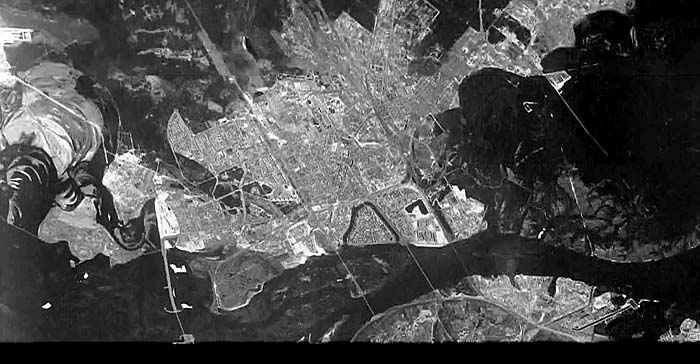

Знімки що стосуються Києва, доступні на нашому сайті.
Знімки що стосуються Дніпра та міст Південної України доступні на сайті oldmaps.dp.ua
Declass-1 – Опис колекції першої хвилі публікації (1996)
Declass-2 – Опис колекції друої хвилі публікації (2002)
Declass-3 – Опис колекції третьої хвилі публікації (2013)
Також багато технічної інформації доступно в електронному архіві ЦРУ.
Трохи статистики
(при перегляді на вузькому екрані таблиці та малюнки можна скролити горизонтально)
Програма
Апарат
Кількість капсул в одному апараті
Позна- чення місій (серія)
Перший пуск
Останній пуск
Кіль- кість пусків
Перше фото
Останнє фото
Найкраща роздільна здатність
Хвиля публі- кації USGS
Кількість фото доступно*1
Corona
KH-1
1
90xx
1960-08-18
1960-09-13
2*2
1960-08-18
1960-08-18
8 м
1
1262
KH-2
1
90xx
1960-10-26
1961-11-15
10
1960-12-07
1961-11-16
8 м
1
8008
KH-3
1
90xx
1961-08-30
1962-01-13
6
1961-08-30
1961-12-30
8 м
1
8791
KH-4
1
90xx
1962-02-27
1963-12-21
26
1962-02-27
1963-12-26
8 м
1
90583
KH-4A
2
10xx
1963-08-25
1969-09-22
52
1963-08-25
1969-10-07
3 м
1
510102
KH-4B
2
11xx
1967-09-15
1972-05-25
17
1967-09-15
1972-05-31
2 м
1
184964
Argon
KH-5
1
90xxA
1961-02-17
1964-08-21
12
1962-05-15
1964-08-21
140 м
1
31879
Lanyard
KH-6
1
800x
1963-03-18
1963-07-31
3
1963-07-31
1963-08-01
2 м
1
891
Gambit
KH-7
1
40xx
1963-07-12
1967-06-04
38
1963-07-13
1967-06-12
0.6 м
2
17607
Gambit-3
KH-8 Block 1
1
43xx
1966-07-29
1969-06-03
22
classified
classified
<0.5 м
-
0
KH-8 Block 2
2
43xx
1969-08-23
1972-09-01
14
classified
classified
<0.5 м
-
0
KH-8 Block 3
2
43xx
1972-12-21
1976-09-15
11
classified
classified
<0.5 м
-
0
KH-8 Block 4
2
43xx
1977-03-13
1984-04-17
7
classified
classified
0.1 м *3
-
0
Hexagon
KH-9
4+1*4
12xx
1971-06-15
1986-04-18
20
1971-06-16
1984-10-10
0.6 м
2,3
402058*5
Kennen
KH-11
0 (радіо)
classified
1976-12-19
2021-04-26
18
classified
classified
classified
-
0
*1) кількість визначена за базою даних архіву, незначною мірою відрізняється від даних офіційного Fact Sheet
*2) не рахуючі випробувальні пуски
*3) самі офігіли – це ж на теоретичній межі, але ж документ
*4) чотири капсули для високороздільних камер і одна – п'ята – для низькороздільної
*5) публікація триває, кількість збільшиться
Кількість знімків по роках (стовбчики) та відносна площа покриття фотозйомкою (лінія)
Сплеск обсягів покриття у 1961..1961 відповідає низькороздільній картографічній зйомці програми Argon,
кожен знімок якої покриває територію приблизно з чверть України.
Дані за 1981..1984 роки ще не повні, тривають роботи.
Кількість пусків та повернень по роках
Починаючи з 1963 з'являються апарати з декількома капсулами повернення,
тому кількість повернень стає більшою за кількість пусків
Кількість пусків за типом апарату та співвідношення успіхів та невдач
Кількість доступних знімків за типом апарату
Графіки швидкості роботи архіву видалені оскільки опрацювання завершено і всі фото всіх місій доступні у каталозі USGS (квітень 2024)
Ідентифікатори знімків: як їх розуміти
В залежності від хвилі розсекречення (датасету) ідентифікатори знімків мають таку структуру:
У нас є окремий довідник "Хто літав над Києвом". Там, серед іншого, є таймлайн активності апаратів програми Keyhole
Куренівський потоп (13 березня 1961 року)
Відбувся за декілька місяців до першої космічної зйомки Києва. Низькороздільне фото місцевості станом через 3 місяці можна подивитись в добірці "Куренівка-61"
Повінь 1970 року (Останні тижні квітня)
Доступні знімки в цей інтервал часу не потрапляють. Повінь 1970 року в Києві зараз побачити неможливо.
Можливо щось знайдеться у зйомках супутників Gambit-3, коли їх розсекретять
Різне
Перша зйомка над Києвом. Вся Україна закрита хмарами, тому Київ 1960 року ми не побачимо :(
Це – типова схема покриття всіх супутників KH-1..4, а також KH-9:
апарат знімає серію смуг поперек траєкторії польоту
Супутники серії Gambit (KH-7) знімали на плівку неперервно вздовж траєкторії польоту.
Тому знімки орієнтовані вздовж польоту, а в ідентифікаторах каталогу вказаний не лише номер кадру, а і кількість кадрів в послідовності.
В ідентифікаторі цього знімку кількість – 15: DZB00403500080H001015
Це схема покриття одного з найдовших знімків, з доступних для скачування: один знімок - 24Гб (DZB00403300097H001014)
Приклад цензурованого слайду.
Це звідси: полігон у Неваді. Туди можна потрапити на екскурсію, але фотографувати не дозволяють навіть з землі.
Коронний розряд на фотоемульсії. Програма не просто так отримала свою назву.
